Was ist Netzwerktopologie?

Was ist Netzwerktopologie?

Netzwerktopologie ist die Art und Weise, wie ein Netzwerk angeordnet ist und über das Netzwerk kommuniziert. Warum ist es wichtig?  Es gibt Vor- und Nachteile für verschiedene Topologien, wie Geräte miteinander verbunden werden können (und nicht) und wo mögliche Verlangsamungen Auftreten.

Sie müssen die Stärken und Schwächen jedes einzelnen kennen, wenn Sie entscheiden, wie Ihre Topologie bereitgestellt werden soll, um die besten Entscheidungen darüber zu treffen, welche Topologie bereitgestellt werden soll.



Arten von Netzwerktopologien

Administratoren haben mehrere Optionen, wenn Sie auswählen, welche Netzwerktopologie verwendet werden soll. Die Wahl hängt zum Teil von der Größe und dem Umfang ihrer Organisationen, ihren Geschäftszielen und ihrem Budget ab.

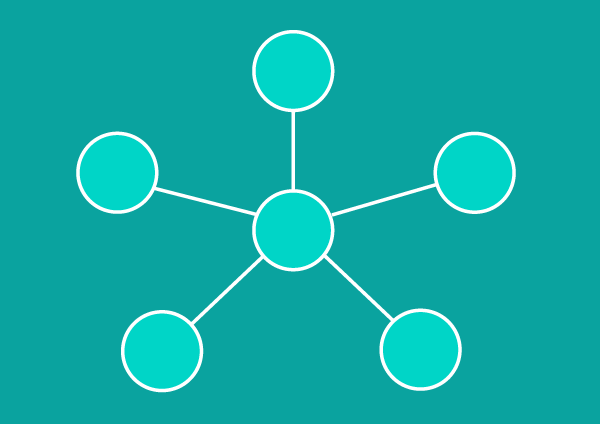

Stern-Topologie

Die Stern-Topologie ist die häufigste Art der Einrichtung. Das Netzwerk ist so angeordnet, dass Knoten mit einem zentralen Hub verbunden sind, der als Server fungiert. Der Hub verwaltet die Datenübertragung über das Netzwerk. Mit anderen Worten, alle Daten, die über das Netzwerk gesendet werden, werden durch den zentralen Hub übertragen, bevor sie an ihrem Ziel enden.

Vorteile:

  • Bequeme Verwaltung von einem zentralen Ort aus
  • Wenn ein Knoten ausfällt, funktioniert das Netzwerk weiterhin
  • Geräte können hinzugefügt oder entfernt werden, ohne das Netzwerk herunterzufahren
  • Einfachere Identifizierung und Isolierung von Leistungsproblemen

Nachteile:

  • Wenn der zentrale Hub ausfällt, fällt Ihr gesamtes Netzwerk aus
  • Leistung und Bandbreite werden durch den zentralen Knoten begrenzt
  • Kann teuer in der Bedienung sein

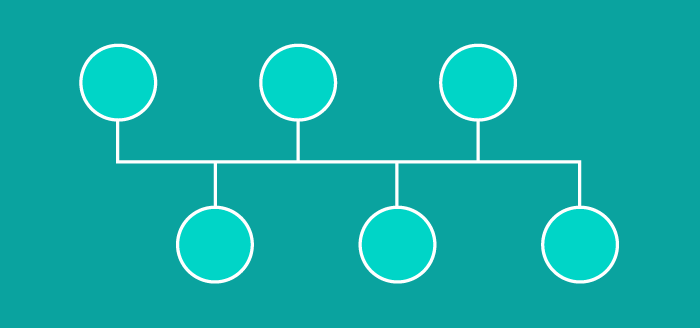

Bus-Topologie

Manchmal als Backbone-Topologie oder Leitungstopologie bezeichnet, richtet eine Bustopologie Geräte entlang eines einzelnen Kabels aus, das von einem Ende des Netzwerks zum anderen Ende verläuft. Daten fließen entlang des Kabels, wenn es an sein Ziel gelangt.

Vorteile:

  • Kostengünstig für kleinere Netzwerke
  • Einfaches Layout; alle Geräte, die über ein Kabel verbunden sind
  • Weitere Knoten können durch Verlängerung der Linie hinzugefügt werden

Nachteile:

  • Das Netzwerk ist anfällig für Kabelausfälle
  • Jeder hinzugefügte Knoten verlangsamt Übertragungsgeschwindigkeiten
  • Daten können jeweils nur in eine Richtung gesendet werden

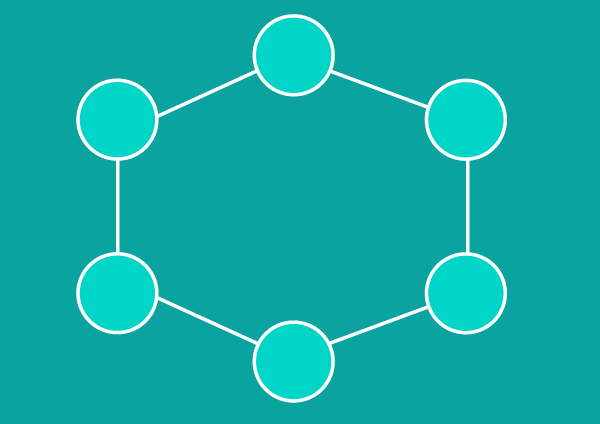

Ring-Topologie

In einer Ringtopologie werden Knoten in einem kreisförmigen Muster konfiguriert. Daten werden durch jedes Gerät übertragen, während es sich um den Ring bewegt. In einem großen Netzwerk können Repeater erforderlich sein, um Paketverluste während der Übertragung zu vermeiden.

Vorteile:

  • Kostengünstig
  • Preiswert zu installieren
  • Einfaches Identifizieren von Problemen oder Leistungsproblemen

Nachteile:

  • Wenn ein Knoten ausfällt, kann es zum Ausfall mehrere Knoten kommen
  • Alle Geräte teilen sich die Bandbreite, wodurch der Durchsatz begrenzt werden kann
  • Das Hinzufügen oder Entfernen von Knoten bedeutet Ausfallzeiten für das gesamte Netzwerk

    Ringtopologien können als Einzelring (Halbduplex) oder Doppelring (Vollduplex) eingerichtet werden, damit der



Baum-Topologie

In einer Baumtopologie verbindet ein zentraler Knoten sekundäre Hubs. Diese Hubs haben eine Eltern-Kind-Beziehung zu Geräten. Der zentrale Hub ist wie der Stamm des Baumes. Wo Zweige verbunden sind, sind die sekundären Hubs oder Steuerknoten, und dann werden verbundene Geräte an den Gliedmaßen angebracht.

Vorteile:

  • Extrem flexibel und skalierbar
  • Häufig verwendete Word-WANs zur Unterstützung von verteilten Geräten
  • Zweige können individuell auf Leistungsprobleme geprüft werden

Nachteile:

  • Wenn ein zentraler Hub ausfällt, werden Knoten getrennt (obwohl Zweige weiterhin unabhängig voneinander funktionieren können)
  • Es kann schwierig sein, die Struktur effektiv zu verwalten
  • Verwendet viel mehr Verkabelung als andere Methoden



Mesh-Topologie

In einer Meshtopologie sind Knoten miteinander verbunden. Vollvernetzte Modi verbinden jedes Gerät direkt mit jedem anderen Gerät im Netzwerk. In einer partiellen Netztopologie stellen die meisten Geräte eine Verbindung zu anderen Geräten her. Dies bietet mehrere Wege für die Datenübermittlung. Die Daten werden über die kürzeste für die Übertragung verfügbare Entfernung geliefert.

Vorteile:

  • Zuverlässig und stabil
  • Kein einzelner Knotenfehler kann das Netzwerk offline schalten

Nachteile:

  • Komplexer Grad der Interkonnektivität zwischen Knoten
  • Arbeitsintensiv zu installieren
  • Verwendet viel mehr Verkabelung, um jedes Gerät zu verbinden.

    Hybride Topologie

    Eine Hybridtopologie ist das, was Sie von dem Namen erwarten würden. Es wurden mehrere Topologiestrukturen verwendet. Dies ist in großen Unternehmen häufiger. Beispielsweise kann jede Abteilung über eine Art von Topologie verfügen, z. B. eine Stern- oder Linientopologie, aber der Abteilungs-Hub stellt dann eine Verbindung zu einem zentralen Hub her.

    Vorteile:

    • Flexibilität
    • Kann an die Bedürfnisse der Kunden angepasst werden

    Nachteile:

    • Komplexität nimmt zu
    • Expertise in mehreren Topologien ist erforderlich

       Es kann schwieriger sein, Leistungsprobleme zu bestimmen



    Welche Topologie eignet sich am besten für Ihr Netzwerk?


    Es gibt keine richtige oder falsche Antwort auf die Frage, welche Topologie für Ihr Netzwerk am besten geeignet ist. In vielen Fällen kommt es auf den Komfort und die Redundanz an, die Sie in Ihrem Netzwerk benötigen.

    Die Kosten werden ebenfalls eine Rolle spielen. Je mehr Kabel Sie benötigen und je komplexer die Topologie ist, desto teurer und zeitaufwändiger ist die Installation und Verwaltung.

    Was auch immer Sie wählen, es ist wichtig, dass Sie für die Zukunft planen. Wenn sich die geschäftlichen Anforderungen ändern und weiterentwickeln, müssen Sie wahrscheinlich Geräte hinzufügen, entfernen oder ändern. Abhängig von Ihrer Wahl kann die Skalierung einfacher (oder schwieriger) sein. Einer der Gründe, warum sich so viele Unternehmen für Sterntopologien entscheiden, ist, dass es einfach ist, Änderungen ohne wesentliche Unterbrechungen vorzunehmen.



    Zuordnen Ihrer Topologie

    Effektives Netzwerktopologiemanagement erfordert eine visuelle Zuordnung. Unabhängig davon, welche Topologie Sie bereitstellen, benötigen Sie ein genaues Kartennetzwerkdiagramm. Sie sollte Geräte, Verbindungen und potenzielle Engpässe im Falle eines Ausfalls umfassen. es ist immer besser, diese Dinge im Voraus zu wissen, wenn Sie Fehlerbehebung haben müssen. Es kann auch eine Anforderung Ihres Unternehmens für Compliance-Vorschriften wie PCI-DSS für Kreditkartentransaktionen sein.

    Mit der Komplexität – und Dynamik – von Netzwerken werden Netzwerktopologiekarten zu einem Rückgrat der Business Continuity. Es bietet einen umfassenden Überblick über das Netzwerk. Glücklicherweise gibt es Erkennungs- und Mapping-Tools, wie WhatsUp Gold, mit denen Layer 2 und 3-Topologien automatisch generiert werden können, Abhängigkeiten und alles, was mit Ihrem Netzwerk verbundenist. Es kann buchstäblich Ihr gesamtes Netzwerk in wenigen Minuten abbilden. Wenn Sie Änderungen am Netzwerk vornehmen, werden die Karten automatisch aktualisiert, sodass Sie immer über die aktuellste Ansicht Ihrer Netzwerktopologie verfügen.
